YD-8CM系列智能電容器

產品參數

工作環境

輸入電壓：380V±20%或220V±20%

取樣電流Is：≤5A

工作溫度：-10℃~55℃

工作頻率：50Hz±5%

電壓畸變率：≤5%

相對濕度：最大95%

電源條件

額定電壓：~220V/380V

電壓偏差：±20%

電壓波形：正弦波，總畸變率不大于2.5%

工頻頻率：48.5~51.5Hz

功率消耗：＜3W

測量誤差

電壓：≤0.5%

電流：≤0.5%

功率因數：≤±1.5%

溫度：±1℃

環境條件

環境溫度：-40℃~40℃

相對濕度：40℃，20~90%

海拔高度：≤2000m

保護誤差

電壓≤0.5%

電流：≤1%

溫度：±1℃

可靠性參數

控制準確率：100%

控制容許次數：200萬次（國網電力科學研究院測試報告）

電氣安全

電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采用與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《壓低并聯電容器裝置使用條件》、GB/t22582-2008《低壓電力電容器功率因數補償裝置》中對應條款要求。

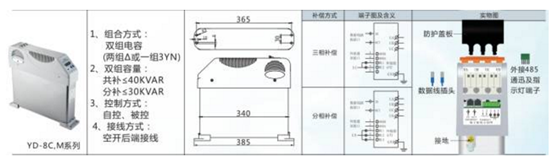

產品型號

分解圖

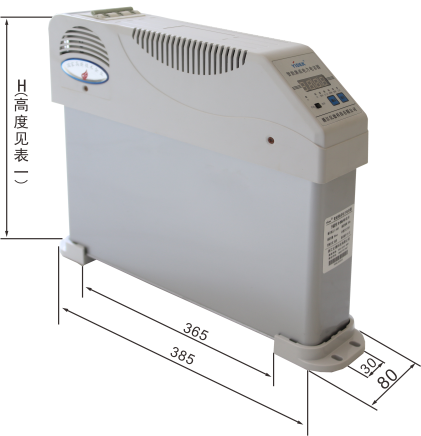

產品尺寸說明

產品工作原理

產品由智能組件、同步投切開關電氣組件、電流采樣組件和低壓電力電容器等部件組成，下圖是產品系列中分相補償方式的工作原理框圖

產品接線圖

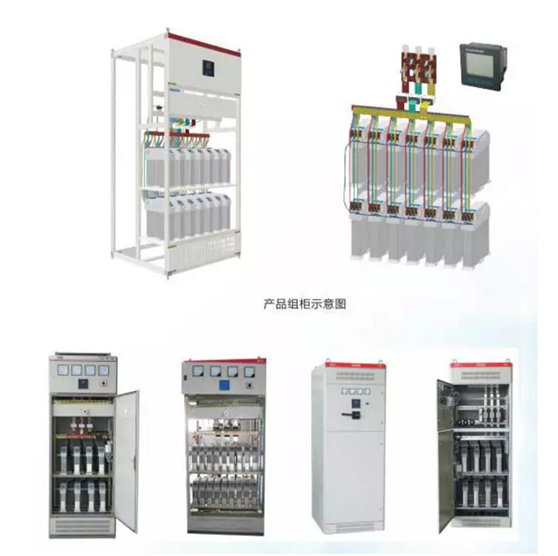

產品在柜體中積木式組裝，構成無功自動補償裝置，打破傳統自動補償裝置的結構模式，如下圖所示，具有電容器零投切等優異功能以及結構簡潔、同樣柜體可撞更多電容量、生產簡易、容量可調整性好、運行維護方便等特點。

1000mm寬無功補償柜最大補償容量：800kvar;裝機臺數：≤20臺

800mm寬無功補償柜最大補償容量：600kvar；裝機臺數：≤16臺

產品補償應用方案

混合補償成套應用方案

三相共補成套應用方案
