一. 產品概述

YD-GD系列抗諧波智能電容器是0.4kV低壓電網高效節能、降低線損﹑提高功率因數和優化電能質量的新一代無功補償設備。它由智能測控單元、過零投切開關單元、保護單元、濾波調諧電抗器、低壓濾波電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點試用于諧波十分嚴重的環境，不會產生諧振，能夠可靠運行，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于5次(及5次以上)諧波為主的電氣環境，串接14％電抗器的產品使用于3次（及3次以上）諧波為主的電氣環境。

二. 產品型號規格說明

1、型號說明

舉例：YDXS7-40-GD，表示GD系列三相共補抗諧波智能電容器，容量為40kvar，額定電壓為480V，內部串7%電抗器。

2、工作環境

2.1 輸入電壓： 0.4kV±20%；

2.2 工作頻率： 50HZ ±5%；

2.3 工作溫度： -20 ℃～65℃

2.4 執行標準： GB/T 15576；

2.5 相對濕度： 最大95%；

2.6 海拔高度： ≤2000m；

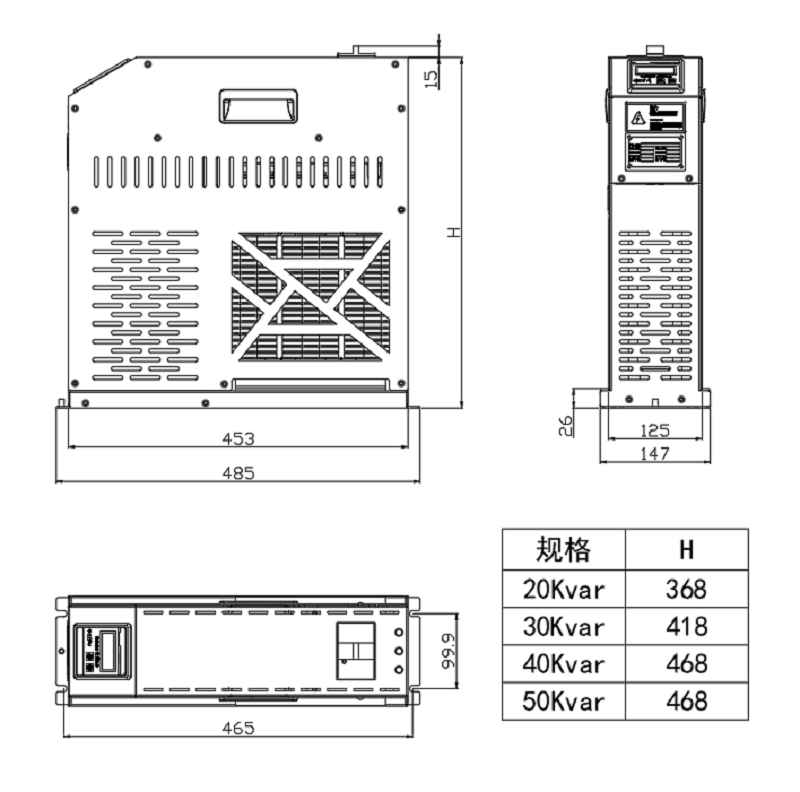

三. 產品外形及安裝尺寸

四. 產品應用電氣連接及接線示意

1、產品的配線要求

產品與電源端的連接導線規格：

一次配線：電源線，需足額標準多芯銅導線；

二次配線：外接指示燈線，接控制器連線；

數據線：產品間數據線和電流信號線；

接地線：產品與外部接地端相連，采用單股銅導線。

2、電氣接線要求

2.1電源線制作如圖所示：接電源線必須擰緊螺絲，用力試拉電源線，證明十分牢固方可，否則將造成該處過度發熱，損壞產品。

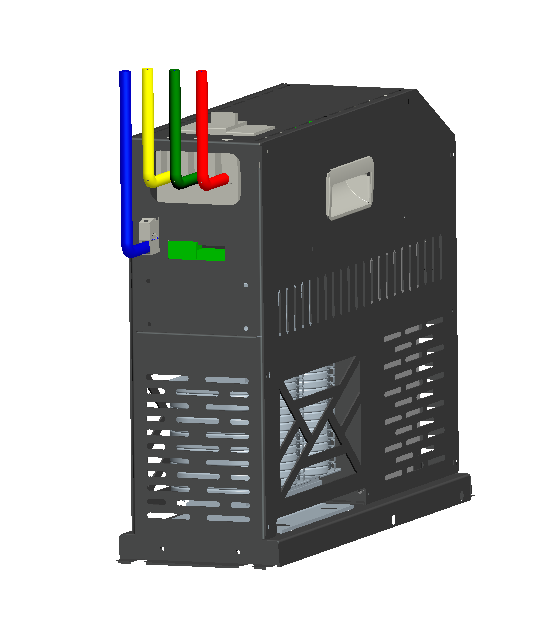

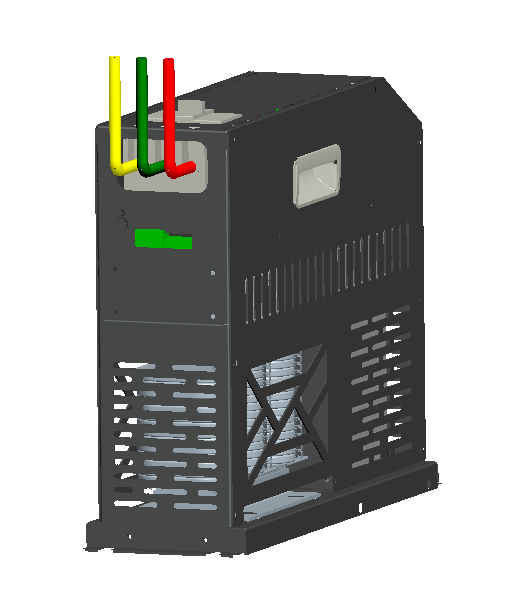

三相共補 單相分補

2.2控制器與產品的接線：二次接線需從組柜產品中的首臺或末臺的數據線插拔接口與控制器的485端口連接，如圖：

2.3有外接指示燈時，根據電容型號選擇合適電壓等級的狀態指示燈，共補電容器指示燈為380V；分補電容器指示燈為220V，共補電容器端子5接一只指示燈，燈的另一端必須接電源UB；分補電容器端子3、4、5分別接指示燈，燈的另一端必須接零線UN(產品指示燈之間不能短接，不能合用一只燈)。

2.4產品與產品組網以及電流信號采集線，采用本公司配置的插拔式數據線。

2.5接地線端子在產品正面(有標志)，接地線連接應十分可靠，應真正與外部接地端相連。
